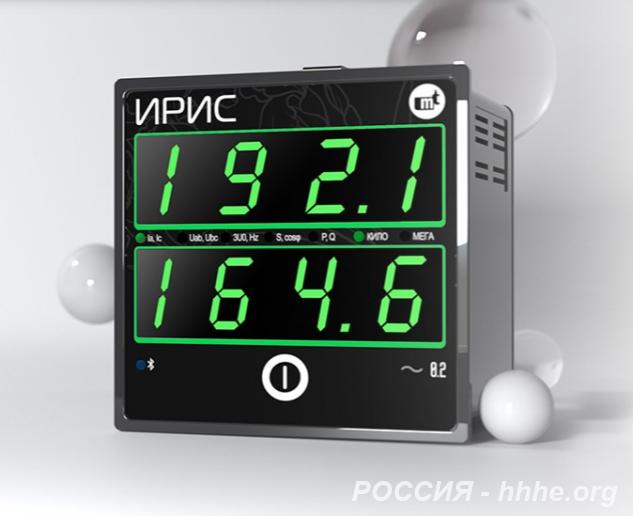

ОписаниеЦифровой измерительный прибор ИРИС предназначен для измерения и индикации значений электрических величин режимов работы электрических сетей переменного трёхфазного тока с номинальной частотой 50 и 60 Гц.
Конструктивно устройство выполнено в виде моноблока с лицевой панелью. Крепление прибора может быть осуществлено в вырез на любой поверхности. Для крепления на верхней и нижней части корпуса предусмотрены специальные прижимы.
Измеряемые токи и напряжения через схемы согласования поступают на вход АЦП микроконтроллера. Аналого-цифровое преобразование выполняется с частотой дискретизации 2000 Гц для сетей с номинальной частотой 50 Гц (2400 Гц для сетей с частотой 60 Гц).
Микроконтроллер выполняет:
-вычисление параметров электрической сети с учетом отклонения частоты сети от номинального значения во всем рабочем диапазоне частот (таблица 5.3);
-усреднение вычисленных параметров с помощью фильтра первого порядка типа «скользящее среднее» (период усреднения фиксированный – 100 мс);
-запись осциллограмм по команде пользователя и/или при попадании вычисленных величин в заданный диапазон;
-регистрацию максимальных значений вычисляемых величин (максиметр);
-обработку состояния дискретного входа и управление дискретным выходом;
-обмен данными с внешними устройствами по интерфейсам RS-485 и Bluetooth.
|
