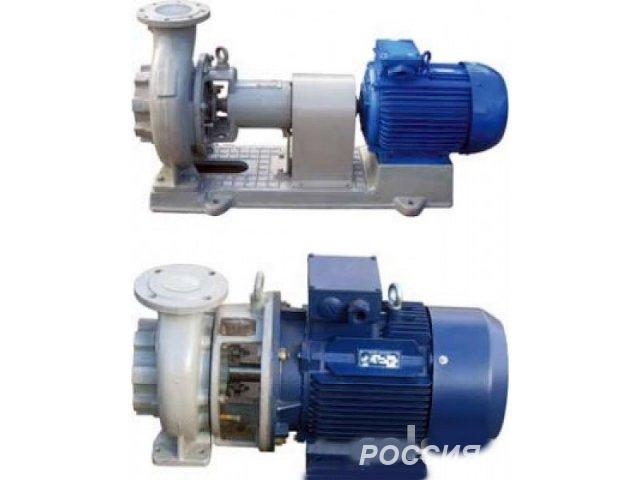

ОписаниеЦентробежные консольные насосы типа КМ Центробежные консольные одноступенчатые насосы типа КМ представляют собой характерный тип центробежного насоса, рабочим органом которого является центробежное колесо. Центробежное колесо состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса.
Консольные насосы предназначены для перекачивания в стационарных условиях чистой воды с рН=6-9, температурой от 0 до 85°С с уплотнением вала – одинарный сальник (обозначается “С” или без обозначения); от 0 до 105°С с уплотнением вала – двойной сальник (обозначается “СД”) или торцовое (обозначается одинарное – “5”, двойное – “55”) и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%. Консольные насоосы типа КМ поставляются так-же и с ВЗИ электродвигателями для эксплуатации на взрывоопасных производствах и помещениях.
Материал основных частей – серый чугун, есть варианты исполнения проточной части и рабочих органов насоса из нержавеющей стали. Конструктивно насосы имеют следующее исполнение: КМ — консольные моноблочные. Рабочее колесо установлено на конце удлиненного вала электродвигателя (исполнение двигателя ЖУ2). Возможно удлинения вала с помощью дополнительной втулки (обычное исполнение двигателя);
Консольный насос типа КМ, с точки зрения гидравлики, представляет собой характерный тип центробежного насоса, рабочим органом которого является центробежное колесо.
При вращении колеса на каждую частицу жидкости, находящуюся внутри колеса, действует центробежная сила, прямо пропорциональная растоянию частицы от центра колеса и квадрату угловой скорости вращения колеса. Под действием этой силы жидкость выбрасывается в напорный трубопровод из рабочего колеса, в результате чего в центре колеса создается разряжение, а в переферийной его части – повышеное давление. Движение жидкости по всасывабщему трубопроводу происходит вследствии разности давлений над свободной поверхностью жидкости в приемном резервуаре и в центральной области колеса, где имеется разряжение.
Исполнение насоса по узлу уплотнения определяется температурой воды и давлением на входе в насос. В одинарное сальниковое уплотнение затворная жидкость не подается. При температуре воды свыше 85°С или при абсолютном давлении на входе ниже атмосферного в двойное сальниковое уплотнение подается затворная вода под давлением превышающим давление жидкости перед уплотнением на 0,5-1 кГс/см2. В двойное сальниковое уплотнение затворная жидкость (вода) подается в тупик. Нормальная величина внешней утечки воды до 3 л/час, через сальник должна просачиваться жидкость, чтобы смазывать уплотняющую поверхность.
К группе консольных насосов относятся центробежные одноступенчатые чугунные насосы с односторонним подводом жидкости к рабочему колесу. Колесо такого насоса располагается на конце вала (консоли), закрепленного в подшипниках корпуса насоса или электродвигателя.
|
